引言

醫藥潔凈廠房對生產環境的溫濕度具有嚴苛要求，其穩定性直接影響藥品生產工藝、設備運行及微生物控制效果，是GMP規范的核心內容。潔凈空調系統作為環境保障的關鍵設備，其控制邏輯的合理性決定了溫濕度參數的精度與系統運行能效。當前普遍采用的溫濕度控制策略在實際運行中暴露出響應滯后、能耗偏高、局部超差等問題。本文深入分析常規控制邏輯的缺陷，結合醫藥廠房?jì)葏^負荷特點，提出以送風參數為核心的優化控制思路，旨在提升控制品質與能源利用效率。

常規溫濕度控制邏輯缺陷

濕度控制缺陷

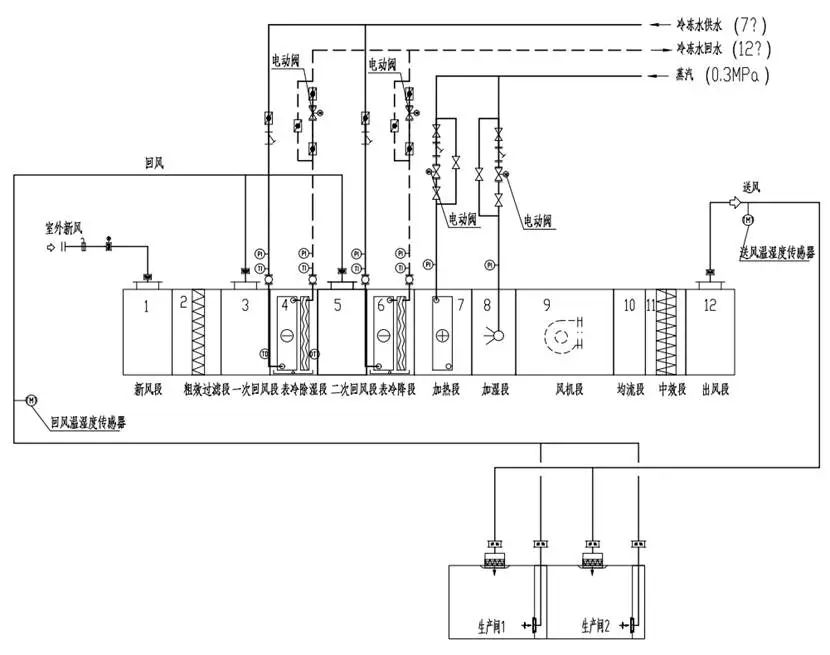

常規方案依賴控制除濕表冷盤管后的機器露點溫度（即空氣經表冷除濕后達到的飽和狀態溫度）來間接控制房間濕度。此方法在低濕需求或室內濕負荷變化時，易導致除濕過度（“過冷除濕”），需后續再熱補償，造成顯著的冷熱抵消能耗浪費，系統能效低下。詳見《潔凈空調系統流程圖》。

溫度控制缺陷

溫度控制通常依據回風主管上的溫度傳感器，調節二次降溫表冷盤管或加熱盤管（如熱水盤管或電加熱）的閥門開度。該方式存在顯著問題：

溫濕度控制邏輯優化思路

①醫藥廠房生產車間室內冷負荷特點

醫藥廠房生產車間（尤其是核心潔凈區）多位于建筑內區，基本不受太陽輻射影響，且受外圍護結構傳熱影響較小。其室內冷負荷主要源于生產設備散熱、人員、物料及照明，在正常生產時段內通常呈現長時間相對穩定的特點�；�于此負荷特性，提出以下優化控制邏輯：

②核心策略轉變：

摒棄以機器露點和回風溫度為主導的控制方式，將送風管上的高精度溫濕度傳感器作為主反饋控制點。

③濕度控制優化：

直接根據送風濕度傳感器的實測值，實時調節除濕表冷盤管的冷凍水閥（或直膨系統膨脹閥），精確控制送風含濕量（或露點溫度），確保滿足房間除濕需求。這避免了“過冷除濕”和再熱能耗。

④溫度控制優化：

直接根據送風溫度傳感器的實測值，實時調節二次降溫表冷盤管或加熱盤管的閥門開度（冷水閥/熱水閥/蒸汽閥/電加熱功率），精確控制送風溫度。

⑤回風參數的輔助優化作用：

回風主管上的溫濕度傳感器數據并非棄用，而是作為輔助控制參考點和優化器輸入。PLC控制系統實時分析回風溫濕度與設定值的偏差及其變化趨勢。

基于回風狀態和房間負荷的穩定性，系統動態微調送風溫濕度的設定值（例如，在回風溫度穩定且接近設定值時，可適當放寬送風溫度控制死區，減少閥門動作；當回風溫度有緩慢上升趨勢時，可提前、平緩地略微降低送風溫度設定值）。

⑥目標效果：

1）穩定送風狀態點：通過直接、快速響應地控制送風參數，使送回風溫濕度長時間保持在一個相對穩定的狀態點。詳見《控制優化后送回風溫度波動示意圖》。

2）提升控制品質：顯著減少送風溫度波動，縮短系統響應時間，提高房間整體溫濕度均勻性和控制精度，降低局部超差風險。詳見《控制優化后送回風溫度波動示意圖》

3）實現節能：避免或大幅減少因“過冷除濕”和再熱、以及因控制振蕩導致的閥門頻繁動作和冷熱抵消而產生的無效能耗。本質上形成了以送風參數為內環（快速響應）、回風參數為外環（設定值優化）的串級控制結構。

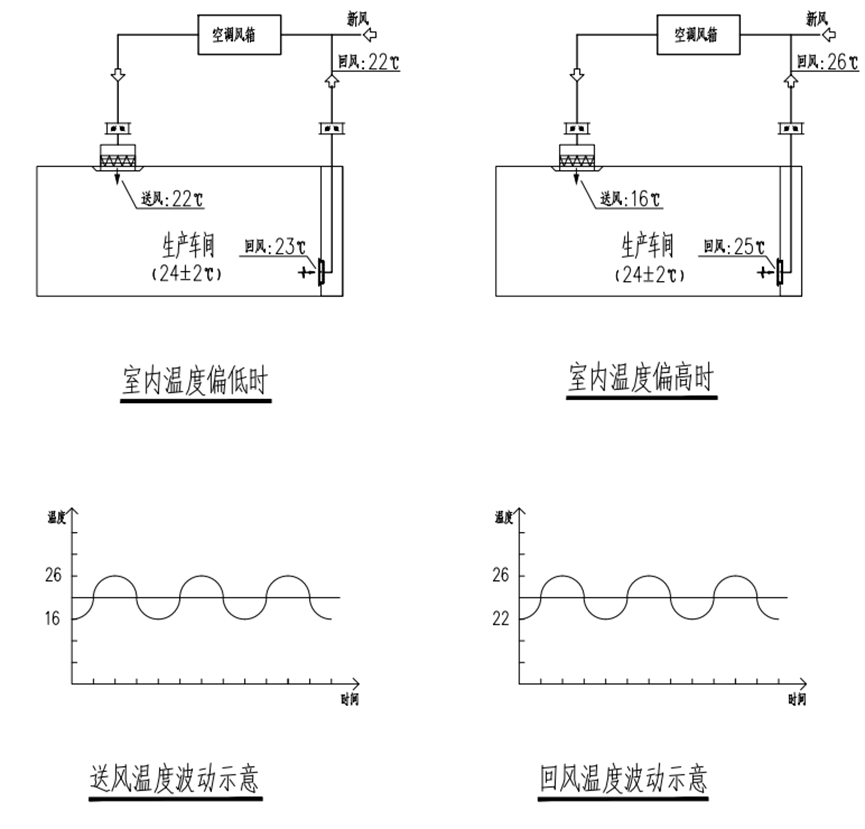

控制優化后送回風溫度波動示意圖

4）外環優化控制（慢響應回路）：

a.輸入：回風溫濕度 + 房間設定值；

b.動作：每 5-10分鐘調整一次送風設定值；

c.當回風濕度穩定時→放寬送風濕度死區→減少除濕盤管動作；

d.當回風溫度緩升時→提前0.5℃降低送風溫度→避免二次降溫閥門突開；

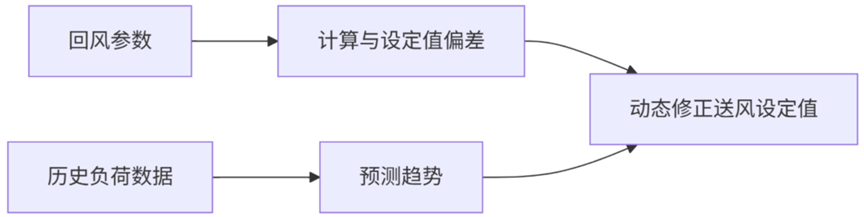

外環優化控制示意圖

5）內環快速控制（毫秒級響應）：

a.響應速度：＜1秒

b.濕度控制→除濕表冷盤管閥門（冷凍水流量）

c.溫度控制→二次盤管閥門（冷/熱水流量）

內環優化控制示意圖

結論

醫藥潔凈廠房?jì)葏^相對穩定的冷負荷特性為優化空調溫濕度控制邏輯提供了基礎。將控制核心從傳統的機器露點和回風參數轉向以送風溫濕度傳感器為主反饋，并利用回風參數實時優化送風設定值的策略，是解決常規控制邏輯缺陷的有效途徑。該優化方案能夠：

1、顯著提升控制精度與穩定性：減少送風波動，改善房間均勻性，有效保障關鍵工藝區域的溫濕度符合GMP要求。

2、實現顯著節能：從根本上避免“過冷除濕”及后續再熱能耗，減少因控制振蕩帶來的無效能耗，提高系統整體能效。

3、增強系統響應性：對室內負荷變化的調節更為及時和平穩。

因此，在醫藥潔凈廠房潔凈空調系統的設計與改造中，應優先考慮采用基于送風參數反饋的優化控制邏輯，以實現更精準、更穩定、更節能的運行效果。后續研究可結合具體項目實測數據，進一步量化該優化策略的節能效益和控制品質提升程度
